Проектирование мостов

Типы и виды мостов

Вид мостового сооружения выбирается исходя из пролетов, габаритов, условий пересечения (река, овраг, железная дорога, другая автодорога), особенностей основания, строительной логистики и экономической эффективности.

По назначению:

• Автодорожные мосты – для движения транспорта, с учетом расчетных нагрузок и категории дороги.

• Пешеходные мосты – компактные пролеты, акцент на комфорт, доступность МГН, архитектуру и безопасность.

• Комбинированные – совместное движение транспорта и пешеходов, либо размещение инженерных коммуникаций.

По конструктивной схеме (наиболее распространенные решения):

• Балочные – рациональны для малых и средних пролетов, технологичны в монтаже, часто применяются на дорогах общего пользования.

• Рамные – эффективны при определенных планировочных условиях, позволяют уменьшать высоту конструкции, хорошо работают на жесткость.

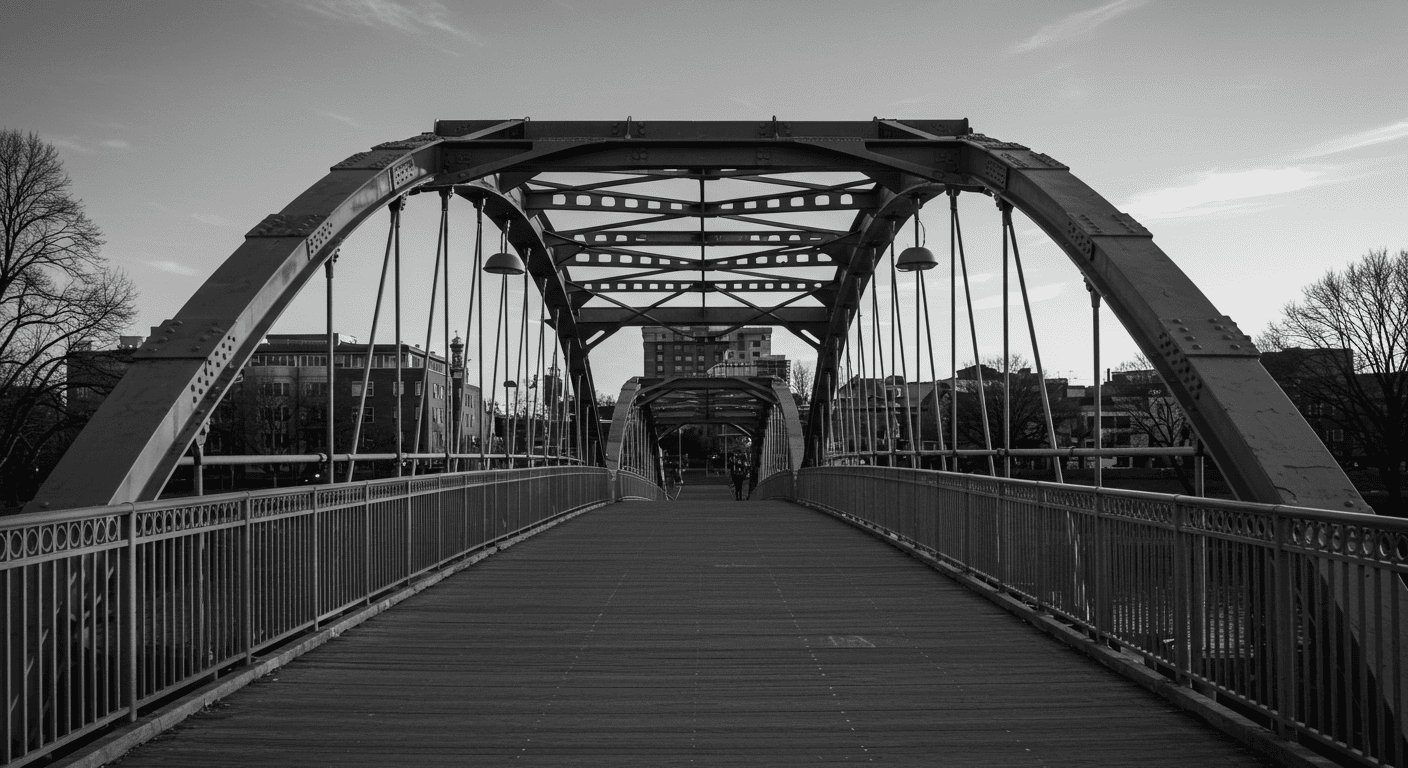

• Арочные – подходят для живописных или стесненных условий, обеспечивают работу преимущественно на сжатие, часто используются при необходимости выразительной архитектуры.

• Вантовые и подвесные – применяются для больших пролетов, требуют сложного расчета аэродинамики, ветровых колебаний и стадийности монтажа.

• Разрезные и неразрезные (непрерывные) – выбор зависит от длины сооружения, требований к деформациям, обслуживанию опор и швов.

По материалу:

• Железобетонные – высокая долговечность и распространенность, широкий выбор типовых решений.

• Стальные – целесообразны при больших пролетах и ограничениях по массе, требуют усиленной антикоррозионной защиты.

• Сталежелезобетонные – комбинируют преимущества стали и бетона, часто оптимальны по массе и жесткости.

Проектирование путепроводов

Путепровод – это мостовое сооружение для пересечения дороги через дорогу, железнодорожные пути или технологические коридоры на разных уровнях. Основные особенности путепроводов – стесненные условия строительства, необходимость обеспечения безопасности движения на пересекаемой инфраструктуре и повышенные требования к организации работ.

При проектировании путепроводов учитывают:

• Габариты и ограничения по просвету, расположению опор, зонам безопасности;

• Стадийность строительства с минимальным влиянием на движение;

• Шумозащитные и барьерные решения;

• Водоотвод с проезжей части и защиту конструкций от реагентов;

• Повышенную роль деформационных устройств, сопряжений и переходных плит.

Проектирование надземных пешеходных переходов

Надземный пешеходный переход решает задачу разделения потоков и повышения безопасности на участках с интенсивным движением. В проекте важны не только расчеты несущих элементов, но и эргономика, доступность и безопасность пользователей.

Что обязательно учитывается:

• Доступность для маломобильных групп населения (пандусы/лифты при необходимости, тактильные элементы, безопасные уклоны);

• Ширина прохожей части, противоскользящие покрытия, освещение;

• Ограждения, сетчатые или стеклянные экраны, защита от вандализма;

• Удобство подходов и интеграция с тротуарами, остановками, переходно-скоростными полосами;

• Безопасность эксплуатации зимой: снегозадержание, обогрев (при обосновании), организованный водоотвод.

Этапы проектирования мостов

• Формирование технического задания и сбор исходных данных. Определяются назначение и параметры сооружения, ограничения территории, требуемые габариты, условия пересечения, требования заказчика и органов согласования. Собираются исходные данные по трассе, сети коммуникаций, землепользованию, ограничениям и режимам территории.

• Инженерные изыскания. Проводятся инженерно-геодезические, инженерно-геологические, гидрометеорологические и при необходимости экологические изыскания. Для мостов критичны данные по русловым процессам, размывам, уровням воды, ледовым и паводковым явлениям, характеристикам грунтов основания.

• Выбор схемы, технико-экономическое сравнение вариантов. Прорабатываются несколько вариантов конструктивных решений (схема пролетов, тип опор и фундаментов, материалы), оцениваются стоимость, сроки, риски строительства, удобство эксплуатации, количество деформационных швов и будущие затраты на содержание.

• Расчеты и конструирование. Выполняются расчеты несущей способности и устойчивости, проверка по предельным состояниям, проработка армирования/металлоконструкций, деформаций, температурных воздействий, ветровых и динамических эффектов, расчет опор и оснований, конструирование сопряжений и деформационных устройств.

• Проектирование обустройства и безопасности движения. Разрабатываются решения по ограждениям, освещению, водоотводу, противогололедным мероприятиям, организации движения на период строительства, а также схемы примыкания подходов к мосту.

• Разработка проектной и рабочей документации. Подготавливается комплект проектной документации, чертежи, спецификации, ведомости объемов работ, требования к материалам и технологиям, решения по организации строительства, мероприятия по охране окружающей среды и обеспечению безопасности работ.

• Согласования и сопровождение. Проводится сопровождение в экспертизе (при необходимости), ответы на замечания, уточнения решений, авторский надзор и поддержка на этапе реализации проекта.

Проектирование ремонта мостов

«СпецДорПроект» выполняет не только проектирование новых мостов, но и проектирование ремонта существующих сооружений. Ремонтные проекты начинаются с обследования: фиксируются дефекты, оценивается техническое состояние элементов, причины разрушений (коррозия, разгерметизация швов, разрушение защитного слоя, размывы у опор), определяется перечень первоочередных работ.

Как правило, проект ремонта включает: восстановление защитных слоев, ремонт бетона, антикоррозионную защиту металла, замену гидроизоляции и покрытий, ремонт водоотвода, локальное усиление элементов, замену ограждений и деформационных устройств.

Проектирование капитального ремонта мостов

Капитальный ремонт отличается от текущего ремонта масштабом и глубиной вмешательства: может предусматривать замену существенных конструктивных слоев и элементов, усиление несущих конструкций, обновление инженерных систем и доведение параметров до актуальных требований безопасности.

При разработке проекта капитального ремонта учитывают:

• Фактическую грузоподъемность и требуемый уровень нагрузок;

• Необходимость усиления пролетных строений/опор/фундаментов;

• Замену деформационных швов, опорных частей, гидроизоляции;

• Реконструкцию водоотвода и защиту конструкций от реагентов;

• Организацию движения на период работ, стадийность, временные схемы.

Проектирование реконструкции мостов

Реконструкция – это не просто восстановление, а изменение параметров сооружения: расширение габаритов, изменение расчетной скорости и категории дороги, увеличение полос движения, устройство тротуаров/велодорожек, замена схемы пролетов, повышение судоходного габарита и т.д.

В проекте реконструкции дополнительно анализируют:

• Соответствие геометрии подходов новой трассировке;

• Возможность усиления существующих элементов или целесообразность замены;

• Изменение нагрузок, сейсмики, гидрологии, условий эксплуатации;

• Переустройство коммуникаций и инженерной защиты;

• Обоснование стадийности строительства и минимизация ограничений движения.

Состав проектной документации мостов

Итоговый проект формируется как комплект текстовых и графических материалов: пояснительные записки, расчеты, чертежи, схемы, спецификации, ведомости и организационно-технологические решения.

Обычно в составе проекта присутствуют:

• Пояснительная записка с исходными данными, принятыми решениями и обоснованиями;

• Конструктивные и объемно-планировочные решения по пролетным строениям, опорам, фундаментам, сопряжениям и деформационным устройствам;

• Схемы организации дорожного движения на период работ и на стадии эксплуатации (при необходимости);

• Решения по водоотводу, защите конструкций, инженерной защите территории;

• Проект организации строительства (ПОС), при необходимости – технологические карты;

• Мероприятия по охране окружающей среды, обеспечению пожарной безопасности и безопасности работ;

• Сметные материалы, ведомости объемов работ, спецификации материалов и изделий.

Проектирование и оформление выполняются с учетом требований действующих нормативов, в том числе СП по мостам и трубам, требований к составу разделов проектной документации по Постановлению Правительства РФ № 87, а также стандартов системы проектной документации (например, ГОСТ Р 21.101-2020 и др.).

Почему выбирают «СпецДорПроект»

• Передовые технологии проектирования: современное программное моделирование, точные расчеты, проработка стадийности строительства и эксплуатационной надежности.

• 15 лет на рынке: наработанные методики, стабильная команда и выстроенные процессы качества.

• Успешные реализованные проекты: опыт проектирования сооружений разного уровня сложности.

• Экспертность в разных условиях: уверенная работа в различных климатических и геологических зонах, учет вечной мерзлоты, пучинистых грунтов, размывов и сложной гидрологии.

• Комплексный подход: от обследований и изысканий до сопровождения экспертизы и авторского надзора.

• Ориентация на жизненный цикл: решения подбираются так, чтобы мост был не только построен, но и экономично содержался десятилетиями.
