Проектирование подпорных стен

Конструкция подпорной стены

Любая конструкция подпорной стены работает как система. Обычно она включает: тело стены (лицевая часть), основание/фундамент (подошва), элементы устойчивости (консоли, ребра, анкера – по типу), обратную засыпку с послойным уплотнением, дренаж (трубчатый/пластовый), водоотвод и фильтрующие слои (геотекстиль, щебень).

Важная часть – устройство подпорной стены по узлам: примыкания к откосу, лоткам, ограждениям, деформационным швам, а также решения по защите от воды, потому что именно вода чаще всего разрушает даже прочный бетон.

Типы и виды подпорных стен

Существуют разные виды подпорных стен и типы подпорных стен – выбор зависит от высоты удерживаемого грунта, доступного места, геологии и требований по сроку службы. На практике применяют массивные гравитационные стенки, консольные/угловые, контрфорсные, анкерные, свайные, а также гибкие решения из габионов.

Для дорожных объектов важны компактность и надежность: иногда выгоднее железобетон, иногда – габионы, особенно при необходимости водопроницаемости и «мягкой» работы основания.

Примеры подпорных стен: укрепление откосов выемок, удержание насыпи у кромки дороги, организация съездов и площадок на рельефе, защита подходов к мостам, террасирование территорий у общественных объектов.

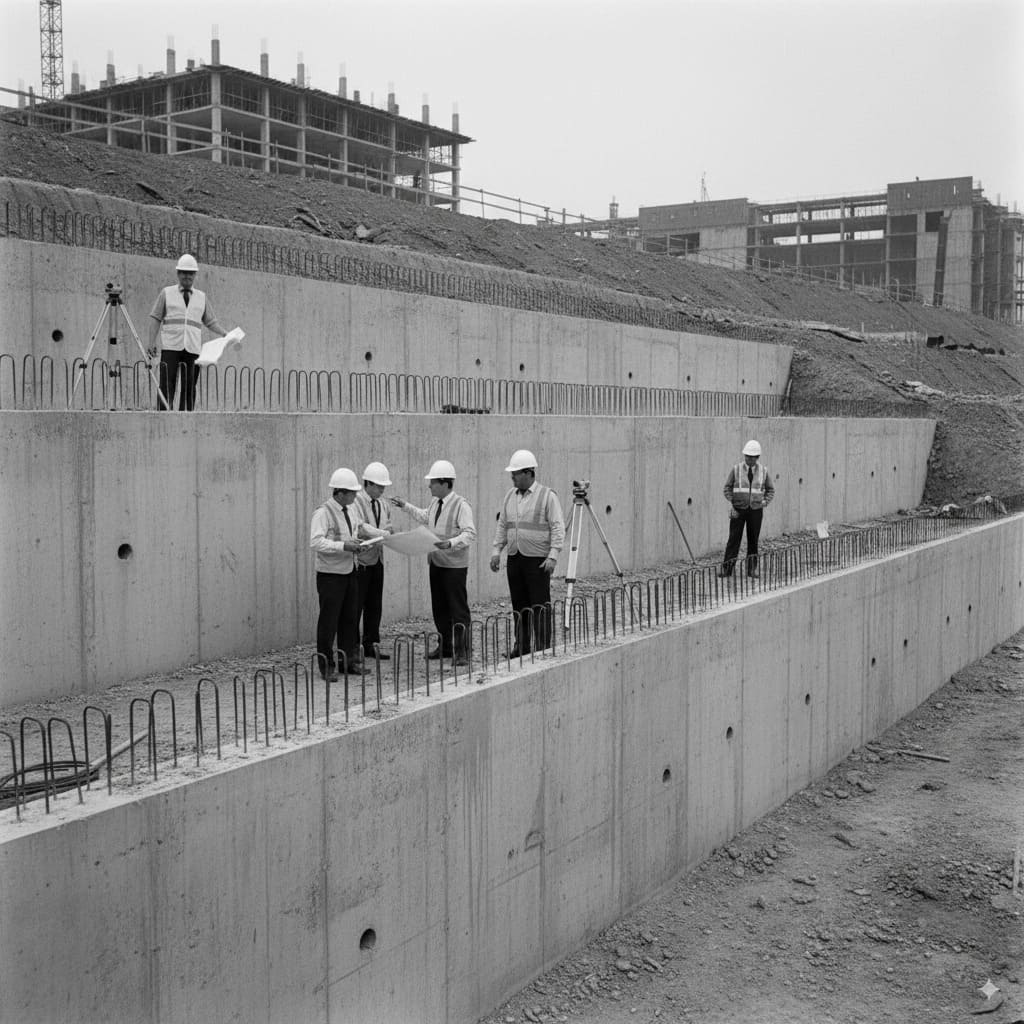

Подпорная стена из бетона

Подпорная стена из бетона (монолитная или из сборных элементов) – прочное решение для плотной застройки и ограниченных участков. Она подходит, когда нужна высокая жесткость, четкая геометрия и минимальные деформации. Ключевые условия долговечности: качественное основание, правильный дренаж, защита от воздействия воды и соблюдение технологии бетонирования/ухода за бетоном.

Железобетонные подпорные стены

Железобетонные подпорные стены применяют при значительных нагрузках (в том числе от транспорта), сложных грунтах и больших высотах удержания. Армирование позволяет работать на изгиб и воспринимать горизонтальное давление грунта. В проекте детально задаются классы бетона и арматуры, защитные слои, узлы сопряжения, деформационные швы, а также мероприятия против трещинообразования и коррозии.

Подпорная стена из габионов

Подпорная стена из габионов – это стенка из сетчатых коробов, заполненных камнем. Её ценят за водопроницаемость, устойчивость к размыву и способность «подстраиваться» под небольшие подвижки основания без критичных трещин.

Габионы часто используют на откосах, в водонасыщенных зонах, при укреплении русел и кюветов, а также там, где важна экологичность и естественный вид. Для дорог это хороший вариант, когда требуется надежное удержание с эффективным водоотводом.

Проектирование ремонта подпорных стен

Мы выполняем не только новое проектирование подпорных стен, но и проектирование ремонта подпорных стен. Если существующая стена дала крен, появились трещины, вымывания, разрушение швов или просадки, нужен инженерный подход: обследование, определение причин (вода, слабое основание, перегруз, ошибки дренажа), и затем – проект усиления/восстановления.

Такой ремонт подпорных стен может включать устройство дополнительного дренажа, инъектирование, усиление анкерами/обоймами, замену разрушенных участков, восстановление водоотвода и укрепление основания.

Состав работ по расчетам подпорных стен

Работа начинается с исходных данных и, при необходимости, инженерных изысканий: геология, гидрогеология, топосъемка, данные по существующим коммуникациям и ограничениям.

Далее выполняется подбор схемы и расчет подпорной стены (устойчивость от опрокидывания и сдвига, несущая способность основания, прочность элементов, армирование, влияние воды и морозного пучения).

После этого разрабатывается полный проект подпорной стены: планы, профили, разрезы, узлы, ведомости материалов, спецификации, решения по дренажу и водоотводу, мероприятия по безопасности работ и этапности.

Заказчик получает комплект проектной/рабочей документации, достаточный для согласований и строительства: с понятными отметками, привязками и деталировкой.

Почему выбирают «СпецДорПроект»

«СпецДорПроект» выполняет инфраструктурное проектирование более 15 лет и делает упор на расчетную надежность и реализуемость решений на стройке. Мы применяем современные технологии проектирования, работаем с инженерными изысканиями и увязкой объекта с водоотводом и покрытием, что критично для долговечности подпорных стен.

В портфеле – проекты различной сложности, включая условия с непростым рельефом, климатом и грунтами; команда умеет проектировать как новые сооружения, так и решения под обследование и восстановление существующих конструкций.
